Ligne polygonale

TÂCHE

Utilisation d'outils spéciaux.

1441
1441

EXÉCUTION

  1. Sélection d’un outil spécial par :
  • Saisie d’un numéro d'identification existant ou
  • saisie d'un numéro d'identification non existant et sélection des éléments de menu Avant ou Arrière jusqu'à ce que l'outil souhaité s’affiche. Puis, sélectionner l’élément de menu Select et l'outil spécial souhaité.
  • Confirmer le numéro d'identification avec Entrée.
  1. Saisir l’angle avec lequel l'outil doit être utilisé.

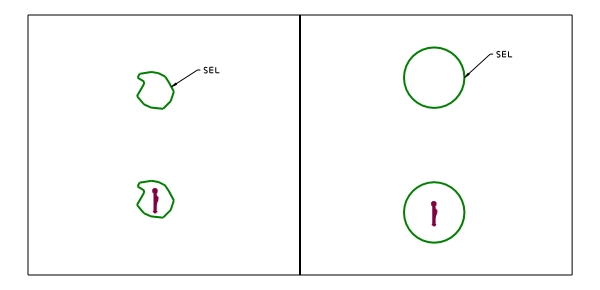

  1. Sélectionner un élément d’un contour fermé.
  1. Recherche et affichage automatiques du tracé de contour fermé.
  1. Détermination et représentation automatiques du centre de gravité de la surface du tracé de contour fermé.
  1. Répéter la sélection d'un tracé de contour ou terminer la fonction en sélectionnant Terminer.
  1. Les courses d'outils ainsi définies sont ajoutées à la fin de la source en tant que nouveaux jeux de données CN.
  1. Affichage de la géométrie de l'outil avec l'angle indiqué aux différents points de course.

REMARQUE

La géométrie des contours sélectionnés ne doit pas nécessairement correspondre à la forme de l'outil spécial. La position saisie pour une course d'outil dans la source ne doit pas nécessairement correspondre au point de course de l'outil sur la machine. Les points de course déterminés sont saisis en tant que nouveaux jeux de données CN à la fin de la source et dans l'ordre de sélection avec les paramètres suivants.

Numéro d'identification

Numéro d'identification de l’outil spécial.

Position

Centre de gravité de la surface du contour fermé sélectionné.

Angle

Position angulaire de l'outil spécial.
