Outil de poinçonnage

TÂCHE

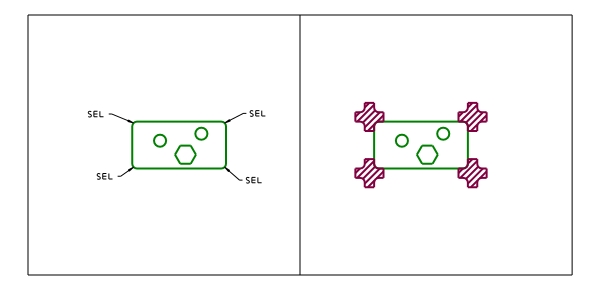

Utilisation des outils de poinçonnage aux coins extérieurs.

1443
1443

EXÉCUTION

  1. Sélection d’un outil spécial par
  • saisie d’un numéro d'identification existant ou
  • saisie d'un numéro d'identification non existant et sélection des éléments de menu Avant ou Arrière jusqu'à ce que l'outil souhaité s’affiche. Puis, sélectionner l’élément de menu Select et l'outil spécial souhaité.
  • Confirmer le numéro d'identification prédéfini avec Entrée.
  1. Sélection d’un arc de cercle.
  1. Détermination automatique du point de course et affichage de la géométrie de l’outil.
  1. Répéter la sélection d'un arc de cercle ou terminer la fonction en sélectionnant Terminer.
  1. Les courses d'outils ainsi définies sont ajoutées à la fin de la source en tant que nouveaux jeux de données CN.
  1. Affichage de la géométrie de l'outil aux différents points de course.

REMARQUE

Les arcs de cercles sélectionnés doivent avoir le même rayon que l’outil de poinçonnage. Lors de la définition de l'outil de poinçonnage, il faut veiller à ce que

  • l'outil soit dessiné en position zéro.
  • l'outil ait 4 rayons identiques.
  • le diamètre de référence de l'outil soit correctement défini.

Les points de course déterminés sont saisis en tant que nouveaux jeux de données CN à la fin de la source et dans l'ordre de sélection avec les paramètres suivants :

Numéro d'identification

Numéro d'identification de l’outil spécial.

Position

Centre de gravité de la surface du contour fermé sélectionné.

Angle

Position angulaire de l'outil spécial.
